三相异步电动机结构及接线方式
时间:2021-09-17   作者:

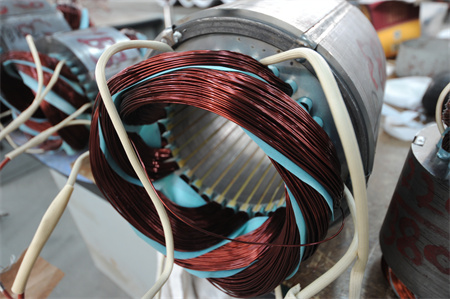

三相异步电动机由定子和转子两个基本部分组成,定子是指电动机的静止部分,它主要由机座、定子铁心、端盖、定子三相对称绕组等组成。机座通常由铸铁或铸钢制成。机座内压装定子铁心,定子铁心是电动机磁路的一部分,一般采用0.5mm厚的硅钢片叠成圆筒形,压装在机座内,铁心内圆周上有许多均匀分布的槽,槽内嵌放定子绕组。中、小型电动机的定子绕组,一般采用漆包线制成。

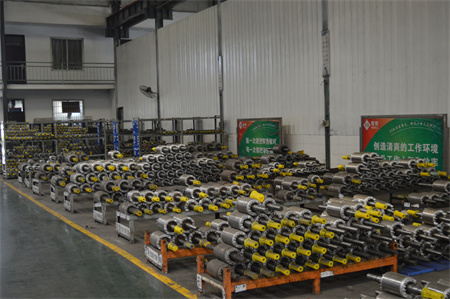

转子是电动机的旋转部分,包括转子铁心、转子绕组和转轴等部件。转子铁心是电机磁路的一部分,它和定子铁心以及气隙共同构成电机的整个磁路。转子铁心一般用0.5mm厚的硅钢片叠成。中、小型交流电机的转子铁心大都是直接安装在电机轴上,大型交流电机的转子铁心则安装在转子支架上,支架套在转轴上。转子绕组的作用是感应电势、流过电流和产生电磁转矩,其结构形式有鼠笼型和绕线型两种。转轴用以传递转矩及支撑转子的重量,一般由中碳钢或合金钢制成。


电机其他配件的分类大概可以按照电机的组成部分来分,包括电机外壳,端盖,电机风叶,轴承等部分。

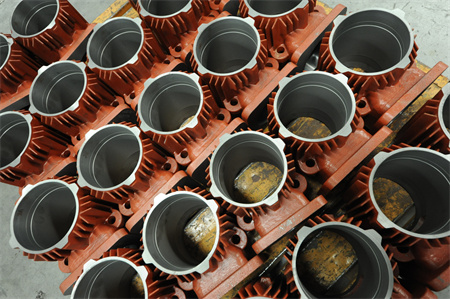

电机外壳一般泛指所有电器电机设备的外部机壳。电机外壳是电机的保护装置,采用硅钢片及其他材质用冲压和拉伸工艺制造。加上表面的防锈和喷塑等工艺处理能很好的保护电机内部设备。主要作用是防尘、防噪、防水。


端盖是安装在电机等机壳后面的一个后盖,主要由盖体,轴承,电刷片组成。一个好的端盖,主要是来自它的心脏——电刷片,它的作用是带动转子的转动。

电机风叶一般处于电机尾部,用作电机的通风冷却之用,主要作用于交流电机尾部,或置于直流、高压电机专门的通风管道之内。防爆电机的风叶一般选用塑料材质。按照材质分类:电机风叶可分三种,即塑料风叶、铸铝风叶、铸铁风叶。

轴承是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体,降低其运动过程中的摩擦系数,并保证其回转精度。

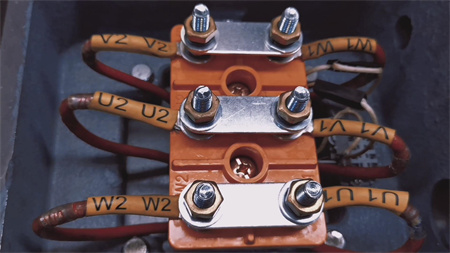

异步机的三相对称绕组共有6个出线端,每相绕组的起端和末端分别用U₁、V₁、W₁和U₂、V₂、W₂表示,通常它们都从机座上的接线盒内引出。三相定子绕组可以连接成星形(Y形)或三角形。其接法根据电动机的额定电压和三相电源电压而定。

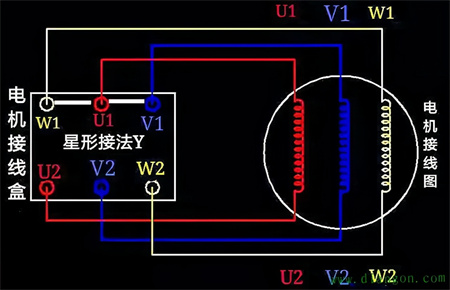

星形接法(Y形)如下图所示:


将W1、U1、V1用铜连接片短接在一起,就形成了星形接法。星形接法特点为:有助于降低绕组线圈承受电压(220V),降低绝缘等级,降低了启动电流;缺点就是电动机功率减小,所以小功率电机4kW以下的大部分都是采用星形接法。

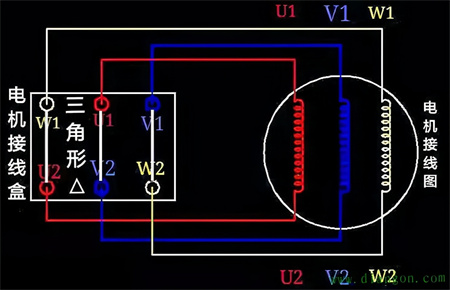

三角形△接法如下图所示:


4kW及以上功率的电动机采用三角形接法。三角形接法三角形△接法则是用铜连接片将W1与U2短接在一起,为一根电源输入引线;再将U2与V2短接在一起,为一根电源输入引线;最后将V1与W2短接在一起,为第三根电压输入引线。三角形接法有助于提高电动机的功率,缺点则是启动电流大,电机定子线圈绕组要承受电压(380V),增加了电机的绝缘等级。
