拆装电机的方法和技巧(二)
时间:2021-10-09   作者:

电机的端盖拆卸方法如下:

1、为避免装配时弄错,拆卸端盖前应在机壳与端盖接缝处做好标记。

2、拆卸滑动轴承端盖前,应先放出润滑脂(油),并将油环提起、绑好。

3、对于滑环或换向器电机,应取出或提起、绑牢电刷,并做好刷架位置标记,注意拆卸时不能碰伤电刷及提升装置。

4、对于负载端装有滚柱轴承的电机,应先拆卸非负载端。

5、一般小型电机只需拆风扇侧的端盖,先拆下端盖上的螺钉,之后将转子、端盖、轴承盖及风扇一起抽出。

6、对于大中型电机,由于转子较重,需拆卸两侧端盖。拆卸两面式端盖时,先松开上盖螺钉,再拧松下盖螺钉,然后揭开上盖,撬开后卸下上瓦,取出油环,拿下下瓦,卸下下盖。为便于装配,拆卸时应标记好负载端及非负载端。

7、拆卸滚动轴承端盖时,应先拆小盖,之后拆除大盖螺钉,卸下大盖。

8、为防止定子、转子相碰损伤,拆下端盖后应在气隙中垫上绝缘纸板。

9、拆下的小零件应存放在专用的零件箱内,并将每组零件按原样装配在一起,以便于总装配。

电机转子抽出方法取决于转子的结构、重量及修理现场所用的起重设备。

抽出电机转子的常用方法有4种:

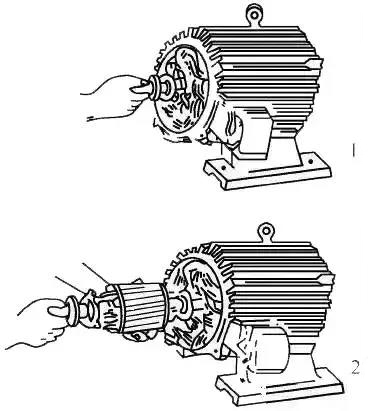

1、小型电机的转子可用手直接从定子内取出,如下图所示,但应注意不能擦伤铁芯及绕组。


2、当电机的转子风扇大于定子内孔时,应从风扇一侧抽出转子;对于有滑环或换向器的电机,则应从滑环或换向器一侧抽出转子。此时风扇、滑环或换向器不必拆下。

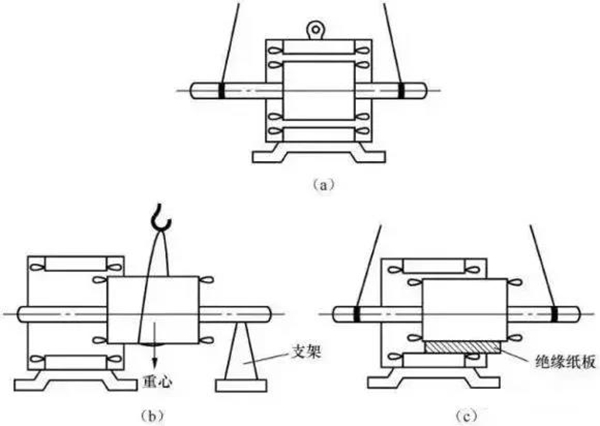

3、若电机转子较重,而轴伸又较长时,可使用吊车将转子抽出。操作时,用吊车的钢丝绳吊住转轴,如下图中(a)所示,将转子的重心慢慢移至定子外面,然后将其移出端放在垫有绝缘纸板的支架上,如下图中(b)所示。这时再将吊车钢丝绳改系在转子重心处,即可将转子吊出。当电机转子转轴较短时,不能使转子重心移出定子外面,可在转轴上加套一根长度适当的钢管(假轴)。

抽转子时要格外小心,防止将定子绕组擦伤,必要时可在线圈端部垫上绝缘纸板用以保护,如下图中(c)所示。

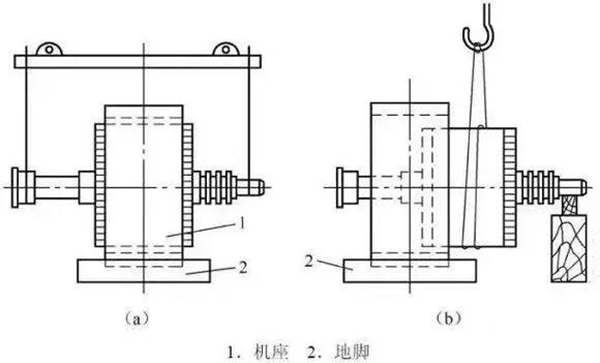

4、对无法套装假轴的转子,可采用两次抽转子方法将其抽出。即,先用双钩抽转子,抽出一定长度后,将抽出的转子部分放在高度可调的支架上,定子内的那一部分暂时支持在定子铁芯上,如下图所示。之后,再将转子吊起抽出。


电机转子抽出后,应及时检查线圈、铁芯、槽楔、端部绑扎处有无碰伤。若有碰伤部位应及时修复。
