JY(ZC)系列舰用低噪三相异步电动机

JY(ZC)系列舰用低噪三相异步电动机

额定功率范围0.25-200kW

极数:2-16

防护等级:IP55/IP56

适用状况
首页 > 产品展示 > 特种电机 性能参数 产品介绍

产品概述

JYZC系列舰用低噪声三相异步电动机是为舰船硏制的新型系列电动机,该系列电动机的电气性能符 合GJB5248-2003的要求。具有噪声低、体积小、性能可靠等显著优点,该系列电动机噪声限值低,可以改善舰船生活环境,提高了舰船隐蔽性,适用于各类舰船室内作驱动各种机械用。

JYZC舰用三相异步电动机

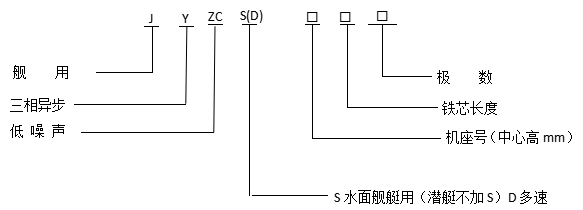

型号说明

电动机的型号由字母和数字组成。

JYZC舰用三相异步电动机

结构简介

电动机外壳防护型式为防滴式或防溅式。根据用户要求可作IP55、IP56等。

材料

机座材料采用钢质材料,端盖和轴承盖的材料采用抗拉强度≥420x106pa,延伸率≥18%的球墨铸铁或钢质材料,转轴采用45号优质钢。

轴伸

电动机一般只有一个圆柱形轴伸;双方协议时允许电动机制成两个轴伸。第二轴伸仅能用联轴器传递额定功率。

接线盒

从主轴伸端视之,电动机的接线盒位于机座右侧。若接线盒要装在左侧,则必须在订货时加以说明。接线盒内有六个接线柱,接线盒盖内有接线图,接线标志全部符合IEC60034-8的规定。两个相邻导电零件的间隙不小于8mm;所有漏电距离不小于12.5mm。接线盒内另有一个供接地用的接线柱。

工作条件

环境温度:

水面舰艇为5℃-50℃;

艇为5℃~45℃;

油雾:有;

霉菌:有;

海拨:0m;

冲击:有;

空气相对湿度:≤95%;

振动:有;

凝露:有;

倾斜:±15°

盐雾:有;

横向揺摆:±45

接法:3千瓦及以下者:Y;大于3千瓦者:△。

工作方式

连续工作制:(S1)。

绝缘、温升

绝缘:F级;

绕组温升(电阻法):75K(潜艇用)或95K(水面舰艇用);

轴承允许温度(温度计法):90℃。

起动方式

可采用满压直接起动,在空载或轻载时,允许采用降压起动。

传动方式

电动机可用皮带轮,正齿轮或弹性联轴器传动。

浸渍和表面处理

电动机的绕组和金属零件的表面均按照湿热电机的要求,经过特殊浸渍和处理,具有良好的防潮、防霉和抗盐雾的性能。


性能参数

型号规格

JY(ZC)系列

规格性能

额定功率范围0.25-200kW

极数:2-16

防护等级:IP55/IP56

额定电压:380V

额定频率:50Hz

尺寸大小

机座号:80~315
