1.产品概述

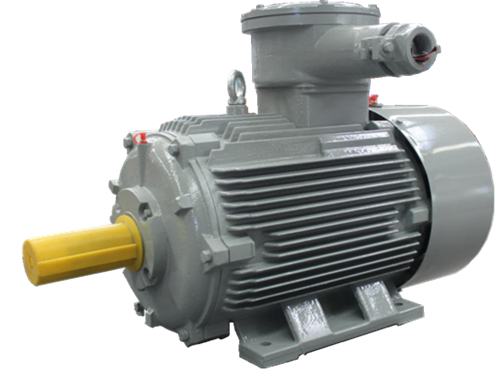

YBX3系列低压高效率隔爆型三相异步电动机,是我公司自行研制开发的全封闭、自扇冷、鼠笼式、高效率隔爆型三相异步电动机。具有性能优良,使用安全可靠,振动、噪声比同类产品低的特点,符合环保要求。
2.用途
适用于石油、化工、矿业、冶金、电力、机械等行业有爆炸性气体混合物存在的场所。是理想的动力设备。
3.执行标准
3.2 GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM代号)
3.3 GB/T 1032 三步异步电动机试验方法
3.4 GB/T 1993 旋转电机冷却方法
3.5 GB 1971 旋转电机 线端标志与旋转方向
3.6 GB/T 4772 旋转电机尺寸和输出功率等级
3.7 GB/T 4942.1 旋转电机整体结构的外壳防护等级(IP代号)分级
3.8 GB 10068 中心高为56mm及以上电机的机械振动 振动的测量及限值
3.9 GB/T 10069.1 旋转电机噪声测定限值第1部分:旋转电机噪声测定方法
3.10 GB/T 10069.3 旋转电机噪声测定方法及限值第3部分:噪声限值
3.11 GB 14711 中小型旋转电机安全要求
3.12 GB 3836.1 爆炸性环境 第1部分:设备通用要求
3.13 GB 3836.2 爆炸性环境 第2部分:由隔爆外壳“d”保护的设备
3.14 GB 3836.3 爆炸性环境 第3部分:由增安型“e”保护的设备
3.15 GB 50058 爆炸和火灾危险环境电力装置设计规范
4.基本特征
4.1 机座号:63-355
4.2 额定功率范围:0.12-315kW
4.3 极数:2~16极
4.4 额定电压:380、660、380/660、400、690、400/690V。(注:基本系列3kW及以下电压380V为Y接,3kW及以上电压380V为△接;也可按特殊电压制造)
4.5 额定频率:50Hz或60Hz
4.6 绝缘等级:155(F)
4.7 效率:2级。符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》能效2级。
4.8 冷却方式:IC411
4.9 安装方式:IMB3(也可制造其它安装方式)。
4.10 防护等级:IP55
4.11 运行方式:S1
4.12 防爆标志:Ex d ⅡB T4 Gb,Ex d ⅡC T4 Gb。
4.13 标准配置:户内。
可选配置:户外(W)、户外防中等腐蚀(WF1)、户外防强腐蚀(WF2)、户内防中等腐蚀(F1)、户内防强腐蚀(F2)、湿热带(TH)、干热带(TA)、户外湿热带(THW)、户外干热带(TAW)。
4.14 主接线盒
机座号80-355主接线盒位于电机顶部(从电机轴伸端看),出线口可四个方向调整,但接线盒出线口朝后(朝非轴伸端)时,由于吊环的影响,需在安装现场,将电机吊装到位后,取下吊环,打开接线盒盖,松开接线盒与机座联接螺栓,将接线盒出线口朝后调装。
接线盒进线标准配置:喇叭口进线。
可选配置:螺纹口钢管布线或防爆葛兰头进线。
5.订货指南
5.1.电机选用考虑以下因素
□ 防爆等级:Ex d ⅡB T4 Gb、Ex d ⅡC T4 Gb等。
□ 电压:380V、660V等。
□ 频率:50Hz、60Hz等。
□ 安装型式:IMB3、IMB35等。
□ 使用环境:户内、户外、环境温度、海拔高度等。
□ 防护等级:IP54.
□ 被驱动设备的机械特性及转动惯量。
□ 电动机与被驱动设备的连接方式。
□ 启动方式、启动频次以及启动电压降等。
□ 工作制:S1或其它。
□ 热分级:155(F)级或其它。
□ 电动机旋转方向:顺时针、逆时针、双向。
□ 接线盒位置:顶左、顶右、右上侧朝下、左上侧朝下。
□ 接线盒进线口形式:喇叭口、螺纹口钢管布线、葛兰头。
5.2.举例
需求:机座中心高为335、220kW,2P机座带底脚,端盖无凸缘,工厂用ⅡB类T4组隔爆型,380/660V,顺时针转向,喇叭口进线。电动机标注如下:
转化合同为:YBX3-355M1-2 220kW 380/660V 50Hz IMB3 ExdⅡBT4Gb喇叭口连线。
5.3.如有特殊要求,如电压、频率、防护等级、旋转方向、安装型式、双轴伸、噪声、振动限值及防爆标志、接线盒进线方式等必须签订技术协议后,方可制造。
5.4.本样本中的数据随着技术进步允许有变动,不另行通知,请注意样本的版号。
YBX3
额定功率范围:0.12~315Kw
极数:2~16极
防爆等级:ExdIIBT4Gb, ExdIICT4Gb
机座号:63~355
