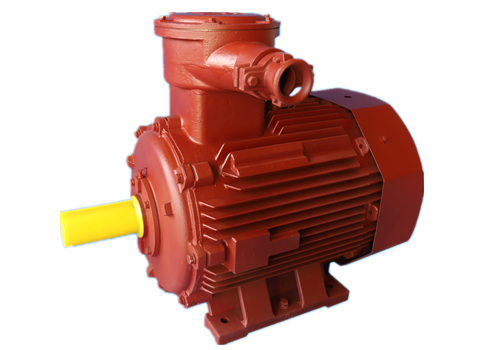

1.产品概述
YBX4系列电动机,是我公司自主研发推出的全封闭、自扇冷、鼠笼式、隔爆型三相异步电动机。效率指标符合GB18613-2020《中小型三相异步电动 机能效限定值及节能评价值》中的能效等级2级,且具有性能优良,使用安全可靠,振动、噪声比同类产品低的特点,符合环保要求。
2.用途
主要用于煤矿、石油天然气、石油化工和化学工业。此外,在纺织、冶金、城市燃气、 交通、粮油加工、造纸、医药等部门也被广泛应用。
3.执行标准
YBX4超高效率隔爆型三相异步电动机执行相关主要标准:
GB/T 755-2019 旋转电机 定额和性能
GB/T 1032 三相异步电动机试验方法
GB/T 1993 旋转电机冷却方法
GB 3836.1 爆炸性环境 第1部分:设备通用要求
GB 3836.2 爆炸性环境 第2部分:由隔爆外壳“d”保护的设备
GB/T 4942.1 旋转电机 整体结构的防护等级(IP代码)分级
GB 10068 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值
GB/T 10069.1旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法
GB/T 10069.3旋转电机噪声测定方法及限值第3部分:噪声限值
GB 18613-2020 中小型三相异步电动机能效限定值及能效等级
4.基本特征
4.1.机座号:H63 ~H355
4.2.额定功率范围:0.12kW~315kW
4.3.极数:2~16极
4.4.额定电压:380V、660V、380/660V、400、690、400/690V。(注:基本系列3kW及以下电压380V为Y接,3kW以上电压380V为△接;也可按特殊电压制造)
4.5.额定频率:50H或者60Hz
4.6.绝缘等级:155(F级)
4.7.效率:GB 18613-2020 中的2级
4.8.冷却方式:IC411
4.9.安装方式:IMB3、IMB5、IMB35、IMV1 (也可制造其他安装方式)
4.10.防护等级:IP55
4.11.运行方式:S1
4.12.防爆标志:Ex db IIB T4 Gb,Ex db IIC T4 Gb;
4.13.户内(标准配置)。可选配置:户外(W)、户外中等防腐(WF1)、户外防强腐蚀(WF2)、户内防中等腐蚀(F1)、户内防强腐蚀(F2)、湿热带(TH)、干热带 (TA)、户外湿热带(THW)、户外干热带(TAW)。
4.14.主接线盒:
机座号63-355主接线盒位于电机顶部(从电机轴伸端看),出线口可四个方向调整,但160中心高及以上接线盒出线口朝后(朝非轴伸端)时,由于吊环的影响,需在安装现场,将电机吊装到位后,取下吊环,打开接线盒盖,松开接线盒与机座联接螺栓,将接线盒出线口朝后调装。
机座号63-355接线盒进线标配为橡套电缆或钢管布线两种,电动机接线盒具有优良的隔爆结构性能和较高防护等级,且具有较大的空腔以便于接线,进线分为橡套电缆,钢管布线二种,按不同起动要求,可分别制成一个进线口(适用于电动机直接起动)和两个进线口(H250及以上适用于电动机Y-△起动)。可按用户特殊要求选配防爆格兰(引入装置),或预留螺纹口。
4.15.辅助接线盒:
辅助接线盒指测温和加热带接线盒。标准配置的辅助接线盒与主接线盒共用一个腔体,但有单独的进线口,进线标准配置是钢管布线或橡套电缆,无要求时默认为钢管布线,可选配防爆格兰进线口 ;部分机座号可选配独立的加热(或测温)辅助接线盒。
4.16.测温加热装置:
机座号160~355可根据用户需求设置加热带或PTC测温(选配其中之一),也可根据用户需要设置定子轴承测温装置及加热带(可选配置)。
4.17.环境条件:
环境空气温度:-20~+40℃。海拔:不超过1000m。(特殊的环境空气温度、海拔需双方约定,在订货时提出。)
4.18.轴承和润滑脂:润滑脂常规为长城低噪音轴承润滑脂
4.19.面漆:
电机面漆颜色除防腐(F1、F2)、户外防腐(WF1、WF2)类为中(酞)蓝(GSBG51001-94 Pb04)外、其余均为S04-1银灰色(GSBG51001-94 B04)
5.订货指南
5.1.电机选用考虑以下因素
□防爆等级:Ex db ⅡB T4 Gb/Ex db ⅡC T4 Gb等。
□电压:380V、660V等。
□频率:50Hz、60Hz等。
□安装型式:IMB3、IMB35等。
□使用环境:户内,户外,环境温度,海拔高度等。
□防护等级:IP55/IP56/IP65/IP66。
□被驱动设备的机械特性及转动惯量。
□电动机与被驱动设备的连接方式。
□启动方式,启动频次以及启动电压降等。
□工作制:S1或其它。
□热分级:155(F)级或其它。
□电动机旋转方向:顺时针,逆时针,双向。
□接线盒位置:顶左,顶右。
□接线盒进线口形式(标配):橡套电缆、钢管布线(H≤132);防爆格兰头(H≥160)。
5.2.举例
需求:机座中心高为355、220kW,2P机座带底脚,端盖无凸缘,工厂用IIB类T4组隔爆型,
380/660V,IP55,顺时针转向,防爆格兰头进线的电动机标注如下:
转化合同为:YBX4-355M1-2 220kW 380/660V 50Hz IMB3 Ex db IIB T4 Gb IP55 防爆格兰头
5.3.如有特殊要求,如电压、频率、防护等级、旋转方向、安装型式、双轴伸、噪声、振动限值及防爆标志、接线盒进线方式等必须签订技术协议后,方可制造。
5.4.本样本中的数据随着技术进步允许有变动,不另行通知,请注意样本的出版日期。
