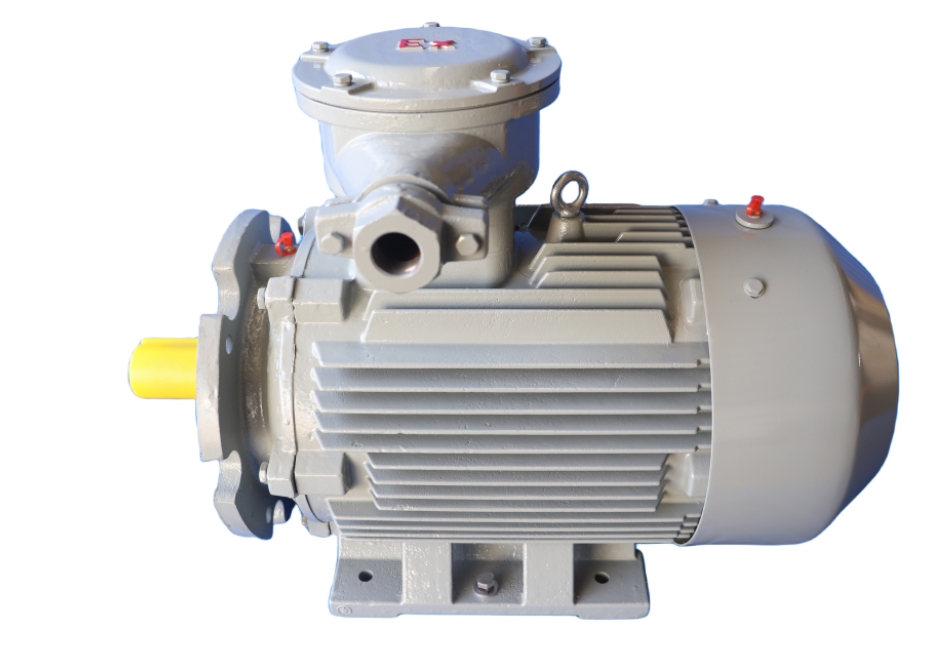

YBX5系列超高效率低压隔爆型三相异步电动机

YBX5系列超高效率低压隔爆型三相异步电动机

IE5一级能效,额定功率范围:0.12~315kW

极数:2~16极

防爆等级:Ex db IIB T4 Gb/ Ex db IIC T4 Gb

适用状况
首页 > 产品展示 > 防爆电机 性能参数 产品介绍

1、产品描述:

YBX5系列电动机,是我公司自主研发推出的全封闭、自扇冷、鼠笼式、隔爆型三相异步电动机。效率指标符合GB18613-2020《电动机能效限定值及能效等级》中的能效等级1级,防爆性能符合2021版标准,且具有性能优良,使用安全可靠,振动、噪声、温升比同类产品低的特点,符合环保要求。


2、产品用途

适用于石油、化工、矿业、冶金、电力等行业有爆炸性气体混合物存在的场所。是理想的动力设备。

3、执行标准

YBX5超高效率隔爆型三相异步电动机执行相关主要标准:

GB/T 755-2019 旋转电机 定额和性能

GB 18613-2012 电动机能效限定值及能效等级

GB/T 1032 三相异步电动机试验方法

GB/T 1993 旋转电机冷却方法

GB/T 3836.1-2021爆炸性环境第1部分:设备 通用要求

GB/T 3836.2-2021 爆炸性环境第2部分:由隔爆外壳“d”保护的设备

GB/T 3836.3-2021 爆炸性环境第3部分:由增安型:"e"保护的设备

GB/T 4942.1 旋转电机整体结构的防护等级(IP代码)分级

GB/T 10068 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值

GB/T 10069.1 旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法

GB/T 10069.3 旋转电机噪声测定方法及限值第 3 部分:噪声限值

4、基本特征

机座号:63~355。

额定功率范围:0.12kW~315kW。

极数:2~8极。

额定电压:220V、220/380V、380V、660V、380/660V、400、690、400/690V、720V、750V。(也可按特殊电压制造)

额定频率:50Hz或者60Hz

绝缘等级:155(F)级

效率:GB18613-2020中的1级

冷却方式:IC411

安装方式:IMB3、IMB5、IMB35、IMV1(也可制造其他安装方式)

防护等级:IP55

运行方式:S1

防爆标志:Ex db IIB T4 Gb/ Ex db IIC T4 Gb

户内(标准配置)。可选配置:户外(W)、户外中等防腐(WF1)、户外防强腐蚀(WF2)、户内防中等腐蚀(F1)、户内防强腐蚀(F2)、湿热带(TH)、干热带(TA)、户外湿热带(THW)、户外干热带(TAW)。

安装方式:有5种基本结构型式,可派生15种常用结构及安装型式。

B3—机座带底脚、端盖无凸缘;

B5—机座不带底脚、端盖有凸缘;

B35—机座带底脚、端盖有凸缘;

B14—机座不带底脚、端盖有小凸缘;

B34—机座带底脚、端盖有小凸缘。

5、订货指南

电机选用考虑以下因素:

□防爆等级:Ex db ⅡB T4 Gb/ Ex db ⅡC T4 Gb等。

□电压:380V、660V等。

□频率:50Hz、60Hz等。

□安装型式:IMB3、IMB35等。

□使用环境:户内,户外,环境温度,海拔高度等。

□防护等级:IP55/IP56/IP65/IP66。

□被驱动设备的机械特性及转动惯量。

□电动机与被驱动设备的连接方式。

□启动方式,启动频次以及启动电压降等。

□工作制:S1或其它。

□热分级: 155(F)级或其它。

□电动机旋转方向:顺时针,逆时针,双向。

□接线盒位置:顶左,顶右。

□接线盒进线口形式:橡套电缆。

□环境温度及海拔高度等。

举例需求:机座中心高为355、220kW 2P机座带底脚,端盖无凸缘,工厂用IIB类 T4组隔爆,380/660V,IP55,顺时针转向,防爆格兰头进线的电动机标注如下:转化合同为:YBX5-355M1-2 220kW 380/660V 50Hz IMB3 Ex db IIB T4 GbIP55防爆格兰头。

如有特殊要求,如电压、频率、防护等级、旋转方向、安装型式、双轴伸、噪声、振动限值及防爆标志、接线盒进线方式等必须签订技术协议后,方可制造。


性能参数

型号规格

YBX5系列

规格性能

IE5一级能效,额定功率范围:0.12~315kW

极数:2~16极

防爆等级:Ex db IIB T4 Gb/ Ex db IIC T4 Gb

尺寸大小

机座号:63~355
